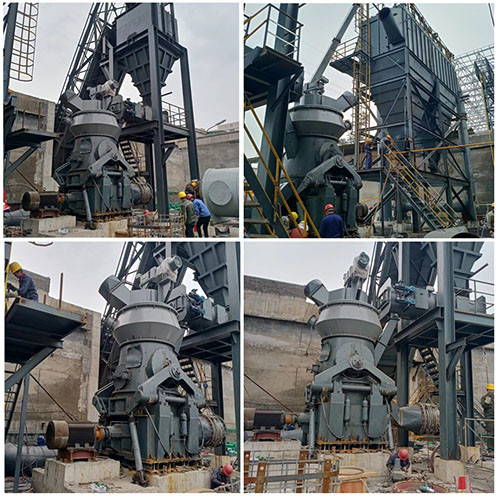

Pionowy młyn do żużla wapiennego dla cementowni ze stalą energetyczną

Wysokowydajny pionowy młyn do żużla wapiennego dla cementowni ze stali energetycznej

Opis

Młynek wapienny może być używany do mielenia wysokiego i dokładnego ponad 280 rodzajów materiałów w branżach takich jak baryt, kalcyt, skaleń potasowy, tlenek wapnia, wysoki wapń, wollastonit, talk, marmur, wapień, dolomit, fluoryt, wapno, aktywny glina, węgiel aktywny, bentonit, kaolin, cement, fosforyt, gips, szkło itp. o twardości Mohsa nie większej niż 9,3, niepalne i wybuchowe minerały, chemikalia i budownictwo, a wielkość cząstek gotowych produktów może być regulowana, duża moc wyjściowa i stabilna praca sprzętu.

zasada działania:

Silnik napędza tarczę szlifierską, aby obracała się przez reduktor, materiał spada na środek płyty szlifierskiej z wlotu zasilającego, a gorące powietrze wchodzi do młyna z wlotu powietrza.Pod działaniem siły odśrodkowej materiały przesuwają się w kierunku krawędzi płyty szlifierskiej.Podczas przechodzenia przez okrągły rowek na płycie mielącej są one miażdżone przez wałek mielący.Rozdrobniony materiał jest przenoszony na krawędzi płyty mielącej przez szybki przepływ powietrza w pierścieniu nadmuchowym.Duże cząstki opadają bezpośrednio na talerz szlifierski w celu ponownego zmielenia.Gdy materiały w strumieniu powietrza przechodzą przez separatory dynamiczne i statyczne, pod działaniem obracającego się wirnika, gruboziarnisty proszek opada na płytę mielącą w celu ponownego zmielenia.Kwalifikowany drobny proszek jest mielony wraz z przepływem powietrza. Produkt jest zbierany w urządzeniu do zbierania proszku.Materiały zawierające wodę suszy się w kontakcie z gorącym gazem do uzyskania wymaganej wilgotności produktu.

Dane techniczne

Re: Dane oparte na materiale o twardości Mohsa 3-4

Indeks wiązania wapienia ≤13kWh/t

Główne cechy produktu

1. Wysoka wydajność i oszczędność energii:

(1) Wydajność szlifowania jest wysoka, a zużycie energii niskie.W porównaniu z młynem kulowym zużycie energii jest o 40% - 50% niższe;

(2) Duża zdolność produkcyjna pojedynczej maszyny, która może wykorzystywać moc małej doliny;

(3) Technologia i urządzenia młynów pionowych są energicznie propagowanymi nowymi technologiami oszczędzania energii i ograniczania zużycia, które sprzyjają zwiększeniu konkurencyjności przedsiębiorstw przemysłu proszkowego w regionie, a nawet w kraju;

2. Łatwa konserwacja i niskie koszty eksploatacji:

(1) Walec szlifierski można wykręcić z maszyny za pomocą urządzenia hydraulicznego.Wymiana płyty tulei walca i przestrzeń konserwacyjna młyna są duże, a operacja konserwacji jest bardzo wygodna;

(2) tuleję walca szlifierskiego można odwrócić do użytku, przedłużając żywotność materiałów odpornych na zużycie;

(3) Nie ma potrzeby rozprowadzania materiałów na płycie szlifierskiej przed uruchomieniem, a młyn można uruchomić bez obciążenia, eliminując problemy z trudnym uruchomieniem;

(4) Niskie zużycie, specjalne materiały są używane do szlifowania rolki i okładziny tarczy szlifierskiej, a żywotność jest długa;

(5) Wysoki stopień automatyzacji: technologia automatycznego sterowania przyjmuje sterownik PLC serii Siemens z Niemiec, wyposażony w automatyczny system sterowania, który może realizować zdalne sterowanie i prostą obsługę.Warsztat może w zasadzie realizować pracę bezzałogową, oszczędzając koszty operacyjne;

3. Niski kompleksowy koszt inwestycji:

Łączy w sobie kruszenie, suszenie, mielenie i transport.Proces jest prosty, wyposażenie systemu jest nieliczne, układ konstrukcji jest zwarty, a powierzchnia podłogi stanowi tylko 50% powierzchni młyna kulowego.Można go urządzić na wolnym powietrzu, a koszt budowy jest niski, co bezpośrednio obniża koszty inwestycji przedsiębiorstwa.

4. Stabilna jakość produktu:

(1) Materiał pozostaje w młynie przez krótki czas, co ułatwia wykrycie rozkładu wielkości cząstek i składu produktu, a jakość produktu jest stabilna;

(2) Produkt ma jednolity kształt cząstek, wąski rozkład wielkości cząstek, dobrą płynność i dużą zdolność adaptacji produktu.

5. Wysoka niezawodność

(1) Urządzenie ograniczające walca mielącego zostało przyjęte w celu uniknięcia gwałtownych wibracji spowodowanych przerwaniem materiału w czasie pracy młyna;

(2) Przyjęto nowy typ rolkowego urządzenia uszczelniającego, które sprawia, że ​​uszczelnienie jest bardziej niezawodne i nie jest potrzebny wentylator uszczelniający, co dodatkowo zmniejsza zawartość tlenu w młynie, a skuteczność tłumienia wybuchu jest lepsza.

6. Ochrona środowiska:

(1) Cały system młyna pionowego HVM ma niskie wibracje i hałas;

(2) System jest szczelny jako całość, działa pod pełnym podciśnieniem i nie ma wycieków pyłu.Może w zasadzie zrealizować warsztat bezpyłowy.

Doradztwo inżynierskie

W oparciu o nasze wieloletnie doświadczenie w praktyce inżynierskiej w różnych branżach możemy zapewnić klientom profesjonalne i wielopłaszczyznowe usługi doradztwa inżynieryjnego związane z inżynierią systemów szlifierskich i systemów transportu pneumatycznego.Od początkowego etapu projektu do instalacji i uruchomienia linii produkcyjnej, aż do osiągnięcia przez stabilną produkcję standardu, możemy świadczyć wielostronne usługi doradztwa technicznego.

Projektowanie inżynierskie

Posiadamy profesjonalny zespół techniczny składający się z wysokiej jakości talentów, takich jak eksperci, naukowcy, starsi inżynierowie i studenci studiów magisterskich, którzy zdobyli nagrodę National Science and Technology Progress Award i uczestniczyli w formułowaniu odpowiednich standardów branżowych.Członkowie zespołu mają ponad dziesięcioletnie doświadczenie w dużych państwowych instytutach projektowych w branży oraz bogate praktyczne doświadczenie inżynierskie i podstawy teoretyczne.Może świadczyć profesjonalne i systematyczne usługi projektowania inżynierskiego dla klientów zajmujących się inżynierią systemów szlifowania i systemów transportu pneumatycznego w różnych branżach oraz zapewniać pełny zestaw rozwiązań w dziedzinie inżynierii proszkowej.

Obsługa posprzedażna

Mamy długoterminową obsługę linii produkcyjnej, dobrą technologię, odpowiedzialny zespół obsługi posprzedażnej.Wszyscy członkowie mają ponad 5-letnie doświadczenie i mogą zapewnić klientom terminową, wydajną, kompleksową i naukową obsługę posprzedażną.Może zapewnić klientom cały proces obsługi posprzedażnej od budowy inżynieryjnej, instalacji wyposażenia linii produkcyjnej, uruchomienia linii produkcyjnej do osiągnięcia standardu linii produkcyjnej, rozwiązywania różnych trudności i różnych problemów napotykanych przez klientów oraz zapewniać przemyślane, skrupulatne i doskonałe po -obsługa sprzedaży.
