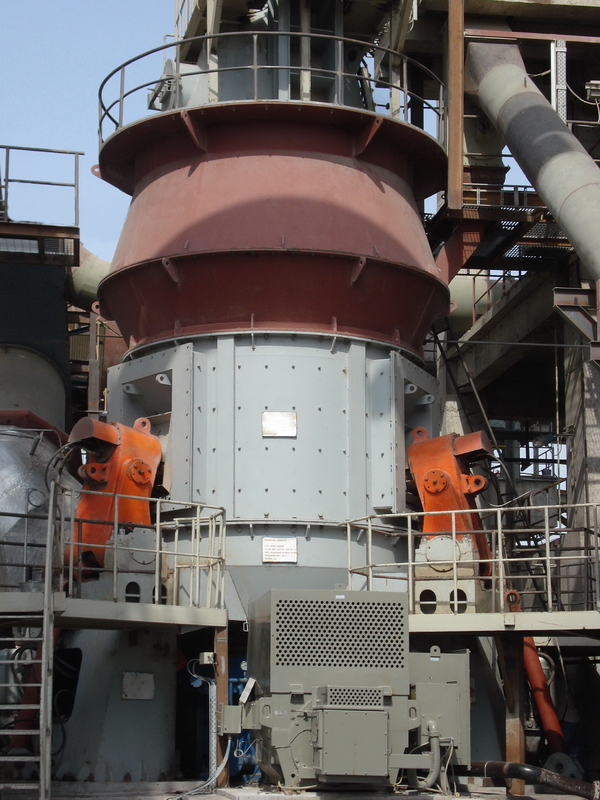

Pionowy młyn węglowy 1100M-2800M vRM dla przemysłu chemicznego cementu

1100M - 2800M Pionowy młyn węglowy do cementu / przemysłu chemicznego / energetyki węglowej

Opis:

Młyn pionowy, znany również jako młyn walcowy, jest szeroko stosowany w rozdrabnianiu materiałów na dużą skalę i bardzo drobnym mieleniu w przemyśle chemicznym cementu, węgla, energii elektrycznej i innych gałęziach przemysłu.Jest to idealne urządzenie dla zintegrowanego przemysłu szlifierskiego.Może być stosowany do przygotowania pyłu węglowego, aby rozdrobnienie produktu spełniało standardy branżowe.

Pojemność:różne materiały, różne możliwości przetwarzania, szczegółowe informacje można znaleźć w poniższej tabeli parametrów technicznych

Obowiązujące materiały: pionowy młyn walcowy miele głównie mączkę surowcową, klinkier, proszek mineralny, żużel, granulowany żużel wielkopiecowy, wapień, proszek węglowy, proszek koksowy, skałę płonną, popiół lotny, pucolan, gips, kalcyt, pirofilit, glinę, piasek, boksyt , krzemionka itp.

Przemysł aplikacji:przemysł cementowy, węglowy, energetyczny i inne.

Parametr techniczny

Wybitne zalety

Młyn pionowy jest idealnym sprzętem do mielenia na dużą skalę, który jest szeroko stosowany w przemyśle cementowym, energetycznym, metalurgicznym, chemicznym, górnictwie niemetalowym i innych gałęziach przemysłu.Integruje kruszenie, suszenie, mielenie, sortowanie i przenoszenie oraz ma wysoką wydajność produkcji.Może zmielić surowce blokowe, ziarniste i sproszkowane na wymagane materiały sypkie.

1. Wysoka wydajność szlifowania i niskie zużycie energii;
2. Mniejsze zużycie metalu na jednostkę produktu;
3. Proces technologiczny jest prosty, a jednocześnie realizowane są funkcje mielenia materiału, suszenia i doboru proszku;
4. Niewielkie rozmiary, kompaktowy układ, niewielka waga sprzętu systemowego i niskie inwestycje w budownictwo cywilne.

Pulweryzator pionowy składa się z tarczy szlifierskiej, wałka szlifierskiego, separatora proszku, urządzenia ciśnieniowego, urządzenia monitorującego, urządzenia transmisyjnego, systemu zraszania wodą, zewnętrznego systemu cyrkulacji gruboziarnistego proszku itp.

Zasada działania:
Silnik napędza tarczę mielącą, aby obracała się przez reduktor, materiał wpada do środka tarczy mielącej z wlotu zasilającego, a gorące powietrze wchodzi do młyna z wlotu powietrza.Pod wpływem siły odśrodkowej materiał przesuwa się do krawędzi tarczy szlifierskiej i jest kruszony przez wałek szlifierski podczas przechodzenia przez rowek pierścieniowy na tarczy szlifierskiej.Rozdrobniony materiał jest przenoszony przez szybki przepływ powietrza na pierścieniu powietrznym na krawędzi tarczy szlifierskiej, a duże cząstki spadają bezpośrednio na tarczę szlifierską.Ponowne mielenie, gdy materiał w strumieniu powietrza przechodzi przez separator dynamiczny i statyczny, pod działaniem obracającego się wirnika, gruboziarnisty proszek spada na tarczę mielącą w celu ponownego zmielenia, a kwalifikowany drobny proszek jest mielony wraz ze strumieniem powietrza i zebrane w urządzeniu do zbierania proszku, które jest produktem.Materiały zawierające wilgoć są suszone w kontakcie z gorącym gazem w celu uzyskania wymaganej wilgotności produktu.

Funkcja:

1. Tarcza szlifierska: w tym pierścień prowadzący, pierścień nawijający, pierścień ustalający, płyta okładzinowa, korpus dysku, płyta zgarniająca i urządzenie podnoszące itp.
2. Wałek szlifierski: Tuleja wałka jest łatwą do zużycia częścią, która wymaga wystarczającej wytrzymałości i dobrej odporności na zużycie.
3. Separatory proszków można podzielić na trzy kategorie: statyczne, dynamiczne i wysokowydajne kombinowane separatory proszków
4. Urządzenie ciśnieniowe: urządzenie hydrauliczne, akumulator.
5. Urządzenie monitorujące: monitorowanie kołysania, monitorowanie wibracji.
6. Skrzynia biegów: silnik elektryczny, reduktor.
7. System zraszania wodą: obniż temperaturę i ustabilizuj warstwę materiału.
8. Zewnętrzny system cyrkulacji gruboziarnistego proszku: winda.
