Szczegóły Produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: Hengcheng
Orzecznictwo: ISO Patent Certificate High-Tech Product Certificate
Numer modelu: PCD24/H PCD26/H PCD28/H PCD30/H
Warunki płatności i wysyłki
Minimalne zamówienie: 1 zestaw
Cena: Zbywalny
Szczegóły pakowania: Standardowe opakowanie wysyłkowe
Czas dostawy: 60 dni
Zasady płatności: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Możliwość Supply: 5 zestawów \ miesiąc
Nazwa: |
Pneumatyczny system przenoszenia gęstej fazy skrzyni biegów |
Rodzaj: |
Pneumatyczny system przenoszenia |
Obowiązujące branże: |
Warsztaty naprawy maszyn, Zakład produkcyjny |
Struktura: |
Przenośniki taśmowe |
Wielkość dostawy: |
＞300t/h |
Zapewniona obsługa posprzedażna: |
Inżynierowie dostępni do obsługi maszyn za granicą |
Kolor: |
Żądanie klienta |
Aplikacja: |
System transportu drobnego proszku |
Dystans: |
＞2000m |
Pobór energii: |
＜3,8 kWh/t·km |
Nazwa: |
Pneumatyczny system przenoszenia gęstej fazy skrzyni biegów |
Rodzaj: |
Pneumatyczny system przenoszenia |
Obowiązujące branże: |
Warsztaty naprawy maszyn, Zakład produkcyjny |
Struktura: |
Przenośniki taśmowe |
Wielkość dostawy: |
＞300t/h |
Zapewniona obsługa posprzedażna: |
Inżynierowie dostępni do obsługi maszyn za granicą |
Kolor: |
Żądanie klienta |
Aplikacja: |
System transportu drobnego proszku |
Dystans: |
＞2000m |
Pobór energii: |
＜3,8 kWh/t·km |

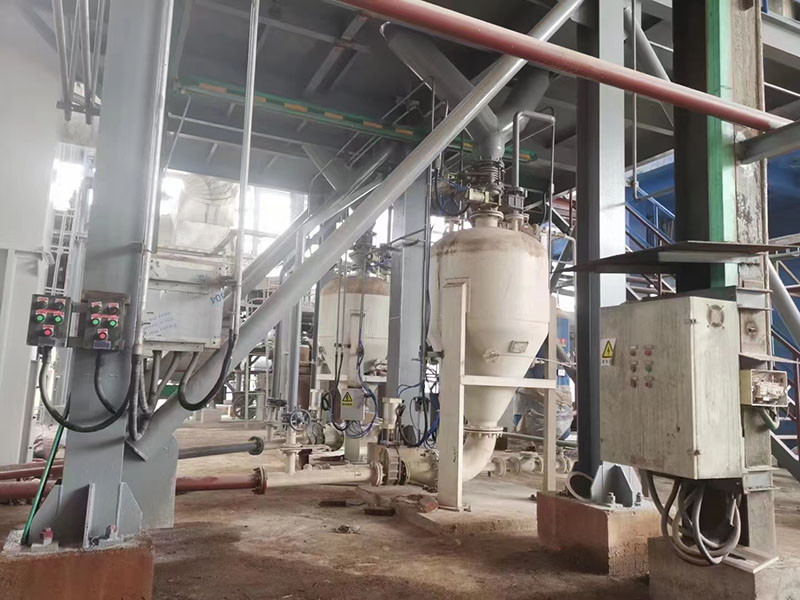

Pneumatyczny system przenoszenia o dużej objętości dostawy Zbiornik przekładni o gęstej fazie
Opis
Pneumatyczna pompa z nadciśnieniem typu PCD z nadciśnieniem w fazie gęstej określa objętość pompy zgodnie z naturą, rozmiarem cząstek, odległością przenoszenia i objętością przenoszenia transportowanego materiału, to znaczy wykonywana jest samodzielna konstrukcja, dzięki czemu przenoszenie może zostać maksymalnie ograniczone przy założeniu spełnienia wymagań procesu.zużycie energii.
[Zalety i cechy produktu]
① Duża wydajność transportu: >300t/h;
② Długi dystans: >2000m;
③ Niskie zużycie energii: <3,8 kWh/t·km;
④ Małe zużycie: żywotność rurociągu wynosi ponad 10 lat;
⑤ Niska prędkość: prędkość początkowa 6～10m/s;
⑥ Wysoka proporcja mieszania: >30kg/kg;
⑦ Elastyczny układ procesu, brak kurzu, wysoka wydajność pracy, niższe inwestycje i mniejsze koszty konserwacji niż transport mechaniczny
[Pole aplikacji]
Urządzenia i systemy transportu pneumatycznego PCD są szeroko stosowane w materiałach budowlanych, przemyśle chemicznym, górnictwie, energetyce, hutnictwie i innych gałęziach przemysłu.
[Materiały transportujące]
Cement, mączka surowcowa, popiół lotny, wapno gaszone, suchy żużel karbidowy, proszek żużlowy, proszek żużla stalowniczego, proszek węglowy, proszek tlenku glinu, proszek witriolu, proszek fosforowy, proszek pirofilitowy i organiczny proszek krzemowy itp.
Tabela parametrów pompy pneumatycznej o dużej pojemności
| Przenoszenie materiału | Gęstość nasypowa (t/m3) | Model | PCD24/H | PCD26/H | PCD28/H | PCD30/H | Odległość przenoszenia | |
| Specyfikacja | 16~20m3 | 18~22m3 | 20~27m3 | 26~32m3 | Poziom (m) | Poziom (m) | ||
| Sproszkowany węgiel | 0,5 | Wielkość dostawy (t/h) | 50~80 | 60~90 | 65~110 | 80~130 | 200 | 20 |
| Popiół lotny | 0,75 | 75~125 | 85~130 | 95~160 | 125~190 | 200 | 20 | |
| Proszek wapienny / proszek mineralny | 0,8 | 80~130 | 90~140 | 100~170 | 130~200 | 200 | 20 | |
| Cement/surowy posiłek | 1 | 100~150 | 115~175 | 130~215 | 165~260 | 200 | 20 | |
Tabela parametrów pompy pneumatycznej na duże odległości
| Przenoszenie materiału | Gęstość nasypowa (t/m3) | Model | PCD24/L | PCD26/L | PCD28/L | PCD30/L | Odległość przenoszenia | |
| Specyfikacja | 16~20m3 | 18~22m3 | 20~27m3 | 26~32m3 | Poziom (m) | Poziom (m) | ||
| Sproszkowany węgiel | 0,5 | Wielkość dostawy (t/h) | 20~40 | 25~45 | 30~55 | 45~65 | 1000 | 25 |
| Popiół lotny | 0,75 | 35~60 | 45~65 | 45~80 | 65~95 | 1000 | 25 | |
| Proszek wapienny / proszek mineralny | 0,8 | 40~65 | 45~70 | 50~85 | 70~100 | 1000 | 25 | |
| Cement/surowy posiłek | 1 | 50~80 | 55~90 | 65~110 | 90~120 | 1000 | 25 |
|
Tabela parametrów pompy pneumatycznej konwencjonalnej siatki transportowej
| Przenoszenie materiału | Gęstość nasypowa (t/m3) | Model | PCD18/N | PCD20/N | PCD20/N | Referencyjna odległość przenoszenia | |
| Specyfikacja | 5,0~6,7m3 | 7,0~10,0m3 | 10,0~15,0m3 | Poziom (m) | Pionowo (m) | ||
| Sproszkowany węgiel | 0,5 | Wielkość dostawy (t/h) | 12~20 | 16~32 | 25~50 | 500 | 30 |
| Popiół lotny | 0,75 | 18~32 | 25~48 | 35~70 | 50 | ||
| Proszek wapienny / proszek mineralny | 0,8 | 20~35 | 26~51 | 38~75 | 500 | 30 | |
| Cement/surowy posiłek | 1,0 | 24~42 | 32~65 | 48~95 | 500 | 30 | |
| Proszek krzemowy | 1.2 | 28~50 | 40~75 | 55~115 | 500 | 30 |
|
Tabela parametrów pneumatycznej pompy bunkrowej o małym rozmiarze
| Materiał | Gęstość nasypowa (t/m3) | Model | PCD08/M | PCD10/M | PCD12/M | PCD14/M | Referencyjna odległość przenoszenia | |
| Specyfikacja | 0,2~0,5m3 | 0,6~1,6m3 | 1,5~2,5m3 | 2,5~5,0m3 | Poziom (m) | Pionowo (m) | ||
| Sproszkowany węgiel | 0,5 | Wielkość dostawy (t/h) | 0,5~1,8 | 1,5~5,5 | 5.0~9.0 | 8,0 ~ 18,0 | 100 | 20 |
| Popiół lotny | 0,75 | 0,9~2,8 | 2,5~8,5 | 7,0 ~ 14,0 | 12,0~27,0 | 100 | 20 | |
| Proszek wapienny / proszek mineralny | 0,8 | 1,0~3,0 | 3.0~9.0 | 8,0~15,0 | 12,0~28,0 | 100 | 20 | |
| Cement/surowy posiłek | 1,0 | 1,2~3,5 | 3,5 ~ 11,5 | 10,0~18,0 | 16,0~36,0 | 100 | 20 | |
| Proszek krzemowy | 1.2 | 1,5~4,0 | 4,5~13,5 | 12,0~20,0 | 19,0~43,0 | 100 | 20 | |
Obecnie nasza najdłuższa odległość transportu poziomego wynosi 2200m, a wysokość to 30m;maksymalna wydajność transportu pojedynczej jednostki wynosi 300 t/h;zużycie energii w transporcie wynosi mniej niż 3,8 kWh/t·km, żywotność prostego rurociągu wynosi ponad 10 lat, a żywotność kolanka wynosi 3 lata lub więcej.
Zgodnie z wymaganiami klientów, zgodnie ze specyfikacjami i wydajnością materiałów proszkowych, odległością przenoszenia, objętością przenoszenia i warunkami geograficznymi oraz innymi parametrami dostarczonymi przez klientów, specjalnie formułujemy najlepszy plan projektowania inżynieryjnego i doboru sprzętu, taki jak obliczanie objętość powietrza i stosunek rurociągów., Przyjęcie planu odpylania magazynu i planu posprzedażnego itp. W oparciu o duże doświadczenie w zakresie praktyki inżynierskiej, większość nadciśnieniowego, przerywanego transportu pneumatycznego w fazie gęstej jest podzielona głównie na następujące trzy procesy technologiczne:
(Schemat przepływu procesu przenoszenia transportu pneumatycznego w fazie gęstej z dodatnim ciśnieniem do jednego magazynu gotowych produktów)
(Schemat przepływu procesu przenoszenia transportu pneumatycznego z dodatnim ciśnieniem w fazie gęstej do 2 magazynów gotowych produktów)
(Schemat przebiegu procesu dla przesyłu z dodatnim ciśnieniem w fazie gęstej + przesyłka pomiarowa)
