Szczegóły Produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: Hengcheng
Orzecznictwo: ISO Patent Certificate High-Tech Product Certificate
Numer modelu: PCD18/N PCD20/N PCD22/N PCD08/M PCD10/M PCD12/M PCD14/M
Warunki płatności i wysyłki
Minimalne zamówienie: 1 zestaw
Cena: Zbywalny
Szczegóły pakowania: Standardowe opakowanie wysyłkowe
Czas dostawy: 60 dni
Zasady płatności: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Możliwość Supply: 5 zestawów\miesiąc
Nazwa: |
Pneumatyczna pompa transportowa |
Typ: |
Transport pneumatyczny |
Cecha materiału: |
Odporne na ciepło |
Podstawowe komponenty: |
Pompa, skrzynia biegów, sterownik PLC |
Zasada pracy: |
Sterowanie automatyczne PLC |
Przenoszenie materiału: |
Proszek węglowy, popiół lotny, proszek wapienny/proszek mineralny, cement/mączka surowa, opary krzem |
Materiał: |
Stal węglowa |
Aplikacja: |
System transportowy |
Orzecznictwo: |
CE ISO |
Serwis pogwarancyjny: |
Inżynierowie dostępni do obsługi maszyn za granicą, bezpłatne części zamienne |
Prędkość: |
Prędkość początkowa 6 ~ 10 m/s |
Nazwa: |
Pneumatyczna pompa transportowa |
Typ: |
Transport pneumatyczny |
Cecha materiału: |
Odporne na ciepło |
Podstawowe komponenty: |
Pompa, skrzynia biegów, sterownik PLC |
Zasada pracy: |
Sterowanie automatyczne PLC |
Przenoszenie materiału: |
Proszek węglowy, popiół lotny, proszek wapienny/proszek mineralny, cement/mączka surowa, opary krzem |
Materiał: |
Stal węglowa |
Aplikacja: |
System transportowy |
Orzecznictwo: |
CE ISO |
Serwis pogwarancyjny: |
Inżynierowie dostępni do obsługi maszyn za granicą, bezpłatne części zamienne |
Prędkość: |
Prędkość początkowa 6 ~ 10 m/s |

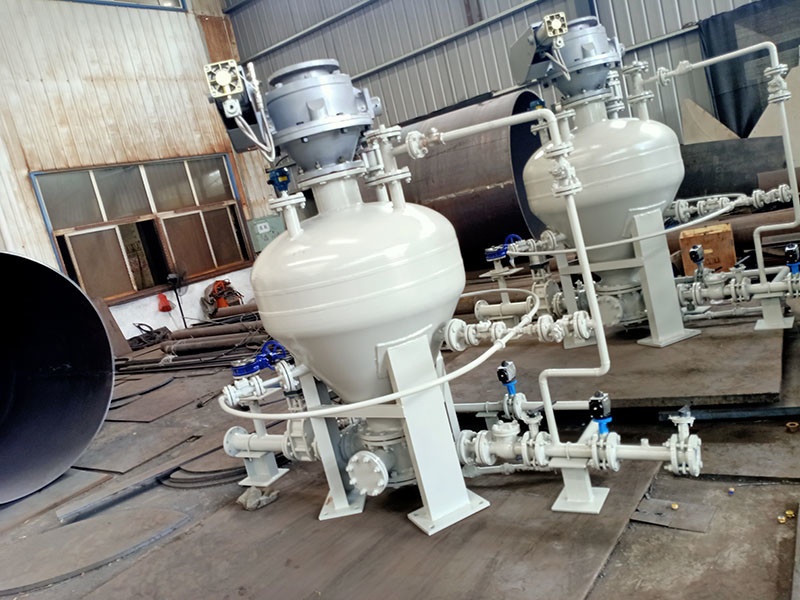

Sterowanie PLC System urządzeń do transportu gęstej fazy Pneumatyczna pompa do transportu proszku
Opis
Pneumatyczna pompa transportowa silosu przyjmuje metodę przenoszenia pneumatycznego nadciśnienia do przenoszenia materiałów proszkowych, która jest szeroko stosowana w transporcie popiołu lotnego, cementu, mączki surowcowej cementowej, proszku mineralnego i innych materiałów w elektrowniach.Rurociąg transportowy można elastycznie układać w zależności od warunków terenowych, aby realizować transport scentralizowany, zdecentralizowany, na dużych wysokościach i na duże odległości.Na proces transportu nie mają wpływu warunki naturalne i mogą zapewnić, że materiały nie będą miały wpływu na wilgoć i ochronę środowiska.Sprzęt przyjmuje system sterowania PLC, który może być sterowany automatycznie lub ręcznie.Po wieloletniej praktyce udowodniono, że sprzęt ma stabilną wydajność, niezawodną jakość i brak zanieczyszczenia pyłem podczas transmisji.Jest to idealny pneumatyczny sprzęt transportowy.
Zgodnie ze specyfikacjami i wydajnością materiałów proszkowych, odległości przenoszenia, wydajności przenoszenia i warunków geograficznych dostarczonych przez klientów, opracowaliśmy najlepszy schemat transportu pneumatycznego, w tym obliczenie objętości powietrza, proporcji rur, odpylania w pojemnik odbiorczy i plan obsługi posprzedażnej.
Tabela parametrów pompy pneumatycznej o dużej pojemności
| Przenoszenie materiału | Gęstość nasypowa (t/m3) | Model | PCD24/H | PCD26/H | PCD28/H | PCD30/H | Odległość przenoszenia | |
| Specyfikacja | 16~20m3 | 18~22m3 | 20~27m3 | 26~32m3 | Poziom (m) | Poziom (m) | ||
| Sproszkowany węgiel | 0,5 | Objętość dostawy (t/h) | 50~80 | 60~90 | 65~110 | 80~130 | 200 | 20 |
| Popiół lotny | 0,75 | 75~125 | 85~130 | 95~160 | 125~190 | 200 | 20 | |
| Proszek wapienny/proszek mineralny | 0,8 | 80~130 | 90~140 | 100~170 | 130~200 | 200 | 20 | |
| Cement/Surowy Posiłek | 1 | 100~150 | 115~175 | 130~215 | 165~260 | 200 | 20 | |
Tabela parametrów pompy pneumatycznej do transportu na duże odległości
| Przenoszenie materiału | Gęstość nasypowa (t/m3) | Model | PCD24/L | PCD26/L | PCD28/L | PCD30/L | Odległość przenoszenia | |
| Specyfikacja | 16~20m3 | 18~22m3 | 20~27m3 | 26~32m3 | Poziom (m) | Poziom (m) | ||
| Sproszkowany węgiel | 0,5 | Objętość dostawy (t/h) | 20~40 | 25~45 | 30~55 | 45~65 | 1000 | 25 |
| Popiół lotny | 0,75 | 35~60 | 45~65 | 45~80 | 65~95 | 1000 | 25 | |
| Proszek wapienny/proszek mineralny | 0,8 | 40~65 | 45~70 | 50~85 | 70~100 | 1000 | 25 | |
| Cement/Surowy Posiłek | 1 | 50~80 | 55~90 | 65~110 | 90~120 | 1000 | 25 |
|
Tabela parametrów konwencjonalnej pneumatycznej pompy transportowej z siatką
| Przenoszenie materiału | Gęstość nasypowa (t / m3) | Model | PCD18/N | PCD20/N | PCD20/N | Referencyjna odległość przenoszenia | |
| Specyfikacja | 5,0 ~ 6,7 m3 | 7,0 ~ 10,0 m3 | 10,0 ~ 15,0 m3 | Poziom (m) | Pionowy (m) | ||
| Sproszkowany węgiel | 0,5 | Objętość dostawy (t/h) | 12~20 | 16~32 | 25~50 | 500 | 30 |
| Popiół lotny | 0,75 | 18~32 | 25~48 | 35~70 | 50 | ||
| Proszek wapienny/proszek mineralny | 0,8 | 20~35 | 26~51 | 38~75 | 500 | 30 | |
| Cement/Surowy Posiłek | 1.0 | 24~42 | 32~65 | 48~95 | 500 | 30 | |
| Proszek silikonowy | 1.2 | 28~50 | 40~75 | 55~115 | 500 | 30 |
|
Tabela parametrów małej pneumatycznej pompy transportowej do bunkra
| Materiał | Gęstość nasypowa (t / m3) | Model | PCD08/M | PCD10/M | PCD12/M | PCD14/M | Referencyjna odległość przenoszenia | |
| Specyfikacja | 0,2 ~ 0,5 m3 | 0,6 ~ 1,6 m3 | 1,5 ~ 2,5 m3 | 2,5 ~ 5,0 m3 | Poziom (m) | Pionowy (m) | ||
| Sproszkowany węgiel | 0,5 | Objętość dostawy (t/h) | 0,5~1,8 | 1,5~5,5 | 5,0 ~ 9,0 | 8,0~18,0 | 100 | 20 |
| Popiół lotny | 0,75 | 0,9~2,8 | 2,5~8,5 | 7,0 ~ 14,0 | 12,0~27,0 | 100 | 20 | |
| Proszek wapienny/proszek mineralny | 0,8 | 1,0~3,0 | 3,0 ~ 9,0 | 8,0 ~ 15,0 | 12,0~28,0 | 100 | 20 | |
| Cement/Surowy Posiłek | 1.0 | 1,2~3,5 | 3,5~11,5 | 10,0~18,0 | 16,0~36,0 | 100 | 20 | |
| Proszek silikonowy | 1.2 | 1,5~4,0 | 4,5 ~ 13,5 | 12,0~20,0 | 19,0~43,0 | 100 | 20 | |
Zasada
Istnieją dwa sposoby opróżniania pompy pojemnika, z których najczęstszym sposobem jest opróżnianie dolne.Fluidyzację materiałów w zbiorniku można przeprowadzić za pomocą napełniania gazem aeratora stożkowego, dyszy lub innymi metodami;Na dnie umieszczona jest płyta (warstwa) napowietrzająca fluidyzację w celu odprowadzania materiałów w górnej części zbiornika.Rozkład transportowanego gazu na różnych płaszczyznach wejściowych w zbiorniku zależy od rodzaju transportowanego materiału.
Główne cechy produktu
① Duża wydajność przenoszenia: > 300 t/h;
② Długi dystans: > 2000m;
③ Niskie zużycie energii: < 3,8 kWh/t · km;
④ Małe zużycie: żywotność rury> 10 lat;
⑤ Niska prędkość: prędkość początkowa 6 ~ 10 m/s;
⑥ Wysoki stosunek mieszania: > 30kg/kg;
⑦ Elastyczny układ procesu, brak pyłu, wysoka szybkość działania, niższe inwestycje niż przekładnia mechaniczna i mniejsze koszty konserwacji
Obszar zastosowań
Urządzenia i systemy transportu pneumatycznego PCD są szeroko stosowane w materiałach budowlanych, chemicznym, górnictwie, energetyce, metalurgii i innych gałęziach przemysłu.Materiały transportowe obejmują cement, mączkę surowcową, popiół lotny, wapno gaszone, suchy wyładowany żużel karbidowy, sproszkowany żużel, sproszkowany żużel stalowy, pył węglowy, sproszkowany tlenek glinu, sproszkowany boksyt, sproszkowany fosforan, sproszkowany pirofilit i organiczny sproszkowany krzem.
