Szczegóły Produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: Hengcheng
Orzecznictwo: ISO Patent Certificate High-Tech Product Certificate
Numer modelu: PCD24/H PCD26/H PCD28/H PCD30/H
Warunki płatności i wysyłki
Minimalne zamówienie: 1 zestaw
Cena: Zbywalny
Szczegóły pakowania: Standardowe opakowanie wysyłkowe
Czas dostawy: 60 dni
Zasady płatności: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Możliwość Supply: 5 zestawów\miesiąc
Nazwa: |
Sprzęt do pomp silosowych Transport pneumatyczny |
Typ: |
System transportu pneumatycznego |
Obowiązujące branże: |
Warsztaty naprawy maszyn, Zakład produkcyjny |
Materiał: |
Stal węglowa |
Struktura: |
Przenośniki taśmowe |
Zapewniona obsługa posprzedażna: |
Inżynierowie dostępni do obsługi maszyn za granicą |
Kolor: |
Żądanie klienta |
Aplikacja: |
System transportu drobnego proszku |
Moc: |
Dostosowane |
Wymiar (dł. * szer. * wys.): |
Dostosowany rozmiar |
Nazwa: |
Sprzęt do pomp silosowych Transport pneumatyczny |
Typ: |
System transportu pneumatycznego |
Obowiązujące branże: |
Warsztaty naprawy maszyn, Zakład produkcyjny |
Materiał: |
Stal węglowa |
Struktura: |
Przenośniki taśmowe |
Zapewniona obsługa posprzedażna: |
Inżynierowie dostępni do obsługi maszyn za granicą |
Kolor: |
Żądanie klienta |
Aplikacja: |
System transportu drobnego proszku |
Moc: |
Dostosowane |
Wymiar (dł. * szer. * wys.): |
Dostosowany rozmiar |
Wiele specyfikacji Specjalnie zaprojektowana pompa do silosu popiołu Transport pneumatyczny
Opis
Zasada działania systemu pompy silosowej polega na transporcie pneumatycznym z małą prędkością w fazie gęstej, który transportuje materiały z prędkością mniejszą niż prędkość zawieszenia.Przy tej prędkości, w przeciwieństwie do transportu pojedynczych materiałów, materiał nie musi być całkowicie wymieszany z transportowanym medium;Materiał porusza się wzdłuż rurociągu w ciągłym stanie przypominającym wydmę lub naprzemiennie między korkami powietrza i materiału.Do pewnego stopnia ta metoda przenoszenia pozwala na znacznie niższą prędkość przenoszenia materiałów niż prędkość zawieszenia, co pozwala uniknąć konwencjonalnych problemów powodowanych przez dużą prędkość materiału w tradycyjnym transporcie pneumatycznym.

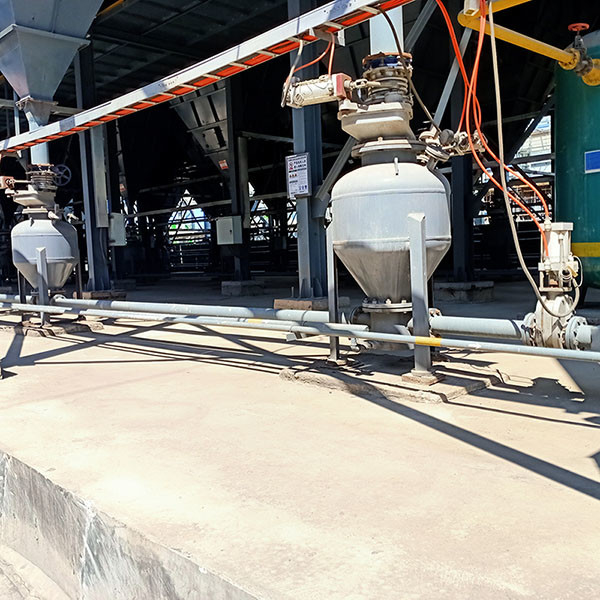

Pompa silosowa jest wyposażona w uszczelniony ciśnieniowo zawór kopułowy, który można zamknąć przez nieruchomą kolumnę materiałową.Pompa pojemnika przyjmuje dolną rurę wylotową, a system gazu kontrolnego jest zainstalowany na podstawie montażowej pierwszej pompy pojemnika w jednostce systemu transportu pompy pojemnika.Wiele punktów podawania jest połączonych szeregowo, tworząc rurociąg transportowy, a cały zestaw pomp silosowych zasila synchronicznie.Sygnał z jednego lub więcej mierników poziomu w zbiorniku na popiół aktywuje system pompy silosu, aby rozpocząć cykl przenoszenia.
Tabela parametrów pompy pneumatycznej o dużej pojemności
| Przenoszenie materiału | Gęstość nasypowa (t/m3) | Model | PCD24/H | PCD26/H | PCD28/H | PCD30/H | Odległość przenoszenia | |
| Specyfikacja | 16~20m3 | 18~22m3 | 20~27m3 | 26~32m3 | Poziom (m) | Poziom (m) | ||
| Sproszkowany węgiel | 0,5 | Objętość dostawy (t/h) | 50~80 | 60~90 | 65~110 | 80~130 | 200 | 20 |
| Popiół lotny | 0,75 | 75~125 | 85~130 | 95~160 | 125~190 | 200 | 20 | |
| Proszek wapienny/proszek mineralny | 0,8 | 80~130 | 90~140 | 100~170 | 130~200 | 200 | 20 | |
| Cement/Surowy Posiłek | 1 | 100~150 | 115~175 | 130~215 | 165~260 | 200 | 20 | |
Tabela parametrów pompy pneumatycznej do transportu na duże odległości
| Przenoszenie materiału | Gęstość nasypowa (t/m3) | Model | PCD24/L | PCD26/L | PCD28/L | PCD30/L | Odległość przenoszenia | |
| Specyfikacja | 16~20m3 | 18~22m3 | 20~27m3 | 26~32m3 | Poziom (m) | Poziom (m) | ||
| Sproszkowany węgiel | 0,5 | Objętość dostawy (t/h) | 20~40 | 25~45 | 30~55 | 45~65 | 1000 | 25 |
| Popiół lotny | 0,75 | 35~60 | 45~65 | 45~80 | 65~95 | 1000 | 25 | |
| Proszek wapienny/proszek mineralny | 0,8 | 40~65 | 45~70 | 50~85 | 70~100 | 1000 | 25 | |
| Cement/Surowy Posiłek | 1 | 50~80 | 55~90 | 65~110 | 90~120 | 1000 | 25 |
|
Tabela parametrów konwencjonalnej pneumatycznej pompy transportowej z siatką
| Przenoszenie materiału | Gęstość nasypowa (t / m3) | Model | PCD18/N | PCD20/N | PCD20/N | Referencyjna odległość przenoszenia | |
| Specyfikacja | 5,0 ~ 6,7 m3 | 7,0 ~ 10,0 m3 | 10,0 ~ 15,0 m3 | Poziom (m) | Pionowy (m) | ||
| Sproszkowany węgiel | 0,5 | Objętość dostawy (t/h) | 12~20 | 16~32 | 25~50 | 500 | 30 |
| Popiół lotny | 0,75 | 18~32 | 25~48 | 35~70 | 50 | ||
| Proszek wapienny/proszek mineralny | 0,8 | 20~35 | 26~51 | 38~75 | 500 | 30 | |
| Cement/Surowy Posiłek | 1.0 | 24~42 | 32~65 | 48~95 | 500 | 30 | |
| Proszek silikonowy | 1.2 | 28~50 | 40~75 | 55~115 | 500 | 30 |
|
Tabela parametrów małej pneumatycznej pompy transportowej do bunkra
| Materiał | Gęstość nasypowa (t / m3) | Model | PCD08/M | PCD10/M | PCD12/M | PCD14/M | Referencyjna odległość przenoszenia | |
| Specyfikacja | 0,2 ~ 0,5 m3 | 0,6 ~ 1,6 m3 | 1,5 ~ 2,5 m3 | 2,5 ~ 5,0 m3 | Poziom (m) | Pionowy (m) | ||
| Sproszkowany węgiel | 0,5 | Objętość dostawy (t/h) | 0,5~1,8 | 1,5~5,5 | 5,0 ~ 9,0 | 8,0~18,0 | 100 | 20 |
| Popiół lotny | 0,75 | 0,9~2,8 | 2,5~8,5 | 7,0 ~ 14,0 | 12,0~27,0 | 100 | 20 | |
| Proszek wapienny/proszek mineralny | 0,8 | 1,0~3,0 | 3,0 ~ 9,0 | 8,0 ~ 15,0 | 12,0~28,0 | 100 | 20 | |
| Cement/Surowy Posiłek | 1.0 | 1,2~3,5 | 3,5~11,5 | 10,0~18,0 | 16,0~36,0 | 100 | 20 | |
| Proszek silikonowy | 1.2 | 1,5~4,0 | 4,5 ~ 13,5 | 12,0~20,0 | 19,0~43,0 | 100 | 20 | |
Pneumatyczny system pompy silosowej typu PCD z dodatnim ciśnieniem w fazie gęstej przyjmuje zawór kopułkowy jako zawór zasilający.W ustawionym czasie karmienia otwiera się zawór kołpakowy i zbiornik ciśnieniowy jest napełniany.Gdy materiał jest pełny, zawór kopułkowy jest zamykany i uszczelniany;Medium transportujące wchodzi do zbiornika ciśnieniowego, zwykle za pomocą sprężonego powietrza.Tymczasowy opór wywołany przez materiał przetransportuje materiał do docelowego silosu.Podczas transportu materiałów wzdłuż rurociągu ciśnienie powietrza stopniowo spada.Gdy materiał dotrze do docelowego silosu, ciśnienie powietrza spada do poziomu zbliżonego do atmosferycznego, co zostanie wykryte przez system sterowania.Następnie zbiornik ciśnieniowy przestaje zasilać, zawór kopułowy otwiera się, a zbiornik ciśnieniowy jest ponownie zasilany.
Jeśli pompa zasobnika zatrzyma ciągłą cyrkulację, zawór kołpakowy pozostanie zamknięty i w zbiorniku ciśnieniowym nie będzie materiału.
Automatyczną pracę całego systemu można osiągnąć dzięki urządzeniom kontroli poziomu materiału silosu zasilającego i silosu docelowego.Kontrola poziomu materiału powinna zapewnić, że silos odbiorczy jest w stanie pełnym lub spełnia inne wymagania.Jako główna część elektryczna, kontrola poziomu materiału może zmieniać cykl przenoszenia, otwierając funkcję kierunkową zaworu bocznikowego i transportować materiał do dowolnego pożądanego pojemnika docelowego.
Główne cechy produktu
① Duża wydajność przenoszenia: > 300 t/h;
② Długi dystans: > 2000m;
③ Niskie zużycie energii: < 3,8 kWh/t · km;
④ Niskie zużycie: żywotność rurociągu> 10 lat;
⑤ Niska prędkość: prędkość początkowa 6-10 m/s;
⑥ Wysoki stosunek mieszania: > 30kg/kg;
⑦ Elastyczny układ procesu, bezpyłowy, wysoka szybkość działania, niższe inwestycje w porównaniu z transportem mechanicznym i niższe koszty konserwacji
Obszar zastosowań
Urządzenia i systemy transportu pneumatycznego PCD są szeroko stosowane w branżach takich jak materiały budowlane, chemia, górnictwo, energetyka i metalurgia.Materiały transportowe obejmują cement, surowce, popiół lotny, wapno hydratyzowane, suchy odprowadzany żużel z węglika wapnia, proszek żużlowy, proszek żużlowy stalowy, proszek węglowy, proszek tlenku glinu, proszek boksytu, proszek fosforanowy, proszek pirofilitowy i organiczny proszek krzemowy.
