Transport bezpyłowy Pneumatyczna pompa strumieniowa do transportu fazy rozcieńczonej Niezawodna

Niezawodna pneumatyczna pompa strumieniowa do transportu bezpyłowego fazy rozcieńczonej

Opis

Seria urządzeń do transportu pneumatycznego może być szeroko stosowana do transportu materiałów proszkowych i ziarnistych w branżach takich jak cement, petrochemia, energetyka i metalurgia.Ze względu na elastyczny układ, niewielką przestrzeń zajmowaną przez pneumatyczne urządzenia transportowe oraz możliwość ominięcia istniejącego sprzętu i budynków, szczególnie nadaje się do projektów renowacji i rozbudowy cementowni.Obecnie system transportu pneumatycznego jest najczęściej używany do surowców wchodzących do pieca lub silosu homogenizującego oraz proszku węglowego wchodzącego do pieca lub pieca rozkładowego w nowej cementowni do procesu suchego.

Obszar zastosowań
Pneumatyczna pompa strumieniowa typu PJP z dodatnim ciśnieniem w fazie rozcieńczonej jest niskociśnieniowym, rozcieńczonym i ciągłym pneumatycznym urządzeniem transportującym, odpowiednim do sytuacji, w których objętość transportu nie jest duża, a odległość transportu jest średnia.Może być szeroko stosowany w branżach takich jak materiały budowlane, chemikalia, elektryczność, zboże, metalurgia, odlewnictwo itp. Materiały transportowe obejmują cement, surowce, popiół lotny, wapno hydratyzowane, proszek żużlowy, proszek żużlowy stalowy, proszek węglowy, aluminium proszek tlenku, proszek fosforu, proszek pirofilitu i organiczny proszek krzemu.

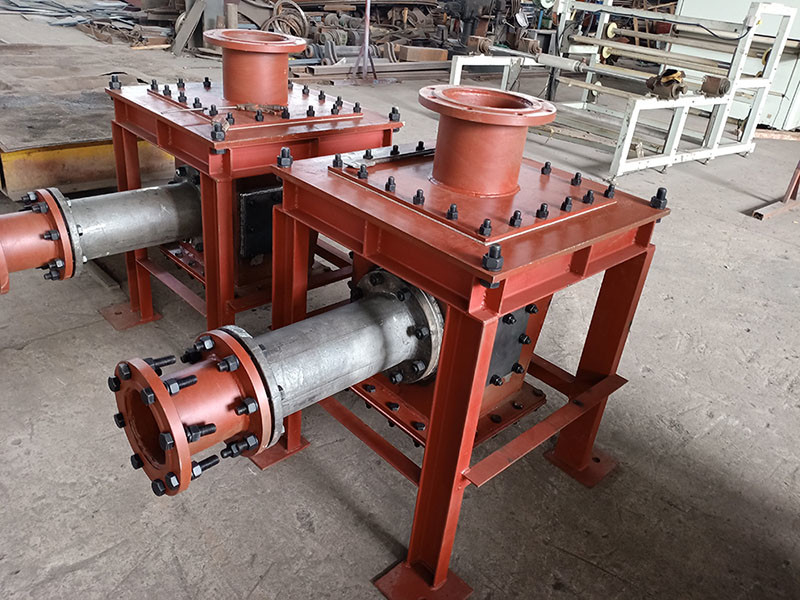

Pompa strumieniowa typu PJP z dodatnim ciśnieniem w fazie rozcieńczonej

Zasada działania
System transportu pneumatycznego z pompą strumieniową PJP składa się z pompy strumieniowej PJP, pneumatycznej przepustnicy, górnego przedziału pompy, ręcznej zasuwy spiralnej i urządzenia doprowadzającego sprężone powietrze.Głównym źródłem sprężonego powietrza jest dmuchawa Rootsa.Materiały proszkowe i granulowane wchodzą do pompy strumieniowej PJP przez ręczne bramki spiralne, górne pojemniki pompy i pneumatyczne zawory motylkowe.Gdy sprężone powietrze do transportu przechodzi przez dyszę wewnątrz skrzynki pompy strumieniowej typu PJP, generowany przepływ powietrza o dużej prędkości tworzy stan podciśnienia wewnątrz skrzynki pompy strumieniowej typu PJP.Materiały w górnej komorze pompy łatwo mieszają się z szybkim przepływem powietrza.Następnie, gdy materiałowa mieszanina gazów przechodzi przez rurę rozprężną urządzenia strumieniowego typu PJP, energia kinetyczna przepływu powietrza o dużej prędkości jest przekształcana w energię ciśnienia statycznego, przenosząc w ten sposób materiały proszkowe i granulowane do terminala rurociągiem transportowym.Ręczna spiralna brama pompy strumieniowej PJP służy do debugowania i konserwacji, a pneumatyczny zawór motylkowy służy do automatycznego zamykania, gdy transport materiałów proszkowych i granulowanych jest zawieszony lub ciśnienie w układzie jest nieprawidłowe.

Gdy nadciśnieniowa pneumatyczna pompa strumieniowa typu PJP jest zainstalowana na dnie silosu (magazyn) w celu transportu materiałów z wykorzystaniem ciśnienia materiałów w silosie (magazynie), zmiany wysokości materiałów w silosie ( magazyn) spowoduje odpowiednie zmiany prędkości transportu materiału.Dlatego energia przenoszenia materiałów zależy od wysokości materiałów w silosie (magazynie).

Gdy pneumatyczna pompa strumieniowa typu PJP z dodatnim ciśnieniem w fazie rozcieńczonej jest wyposażona w urządzenie blokujące, wydajność przenoszenia materiału zależy od zdolności blokowania urządzenia blokującego.

Główne cechy
Zwarta konstrukcja
Niezawodna wydajność
Łatwa konserwacja
Długa żywotność
Niskie koszty inwestycji
Ruchome części to tylko materiały i powietrze.Po podłączeniu do urządzenia odsysającego, całkowicie zamknięta konstrukcja systemu może zapewnić całkowicie wolne od pyłu środowisko pracy.
