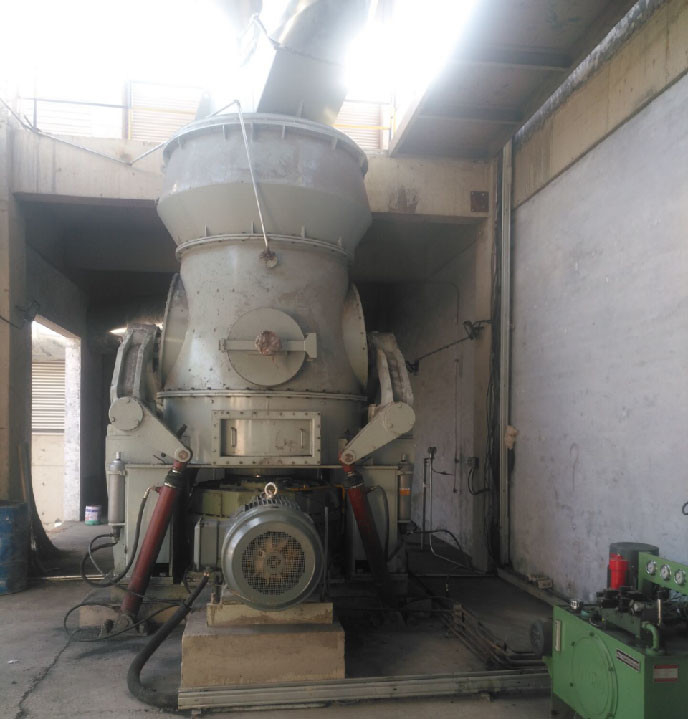

Energooszczędny młyn pionowy do kamienia wapiennego o niskim zużyciu 45 t/h

Oszczędność energii Niskie zużycie 45 t / h Sprzęt do mielenia węglanu wapnia / Pionowy młyn wapienny

Opis

Pionowy młyn wapienny łączy drobne kruszenie, suszenie, mielenie, selekcję proszku i transport, bez potrzeby stosowania dodatkowego sprzętu do suszenia, selekcji proszku i podnoszenia.Pył zawierający gaz ze szlifowania może być bezpośrednio zbierany przez odpylacz workowy o wysokim stężeniu lub odpylacz elektryczny, o zwartym układzie i może być ustawiony na zewnątrz.Powierzchnia budynku to około 70% systemu mielenia kulowego, a przestrzeń zabudowy to około 50-60% systemu mielenia kulowego.Dlatego jego prosty przebieg procesu, niewielka powierzchnia i zajmowana przestrzeń sprawiają, że koszt budowy jest niski.

Silnik młyna pionowego napędza tarczę szlifierską, aby obracała się przez reduktor, podczas gdy gorące powietrze wchodzi do młyna pionowego z wlotu powietrza.Materiał wpada do środka płyty szlifierskiej z otworu wylotowego.Dzięki sile odśrodkowej materiał przesuwa się od środka płyty szlifierskiej do krawędzi płyty szlifierskiej.Podczas przechodzenia przez pierścieniowy rowek na płycie szlifierskiej jest on miażdżony przez wałek szlifierski, a pokruszony materiał nadal przesuwa się w kierunku krawędzi płyty szlifierskiej, dopóki nie zostanie porwany przez strumień powietrza na pierścieniu wiatrowym, a duże cząstki materiału spada na talerz szlifierski i jest dalej kruszony.

Kiedy materiał w strumieniu powietrza przechodzi przez górny separator, pod działaniem łopatek kierujących, gruby materiał spada z kubła stożkowego na płytę mielącą, a drobny proszek jest odprowadzany z młyna wraz ze strumieniem powietrza, zbierany przez odpylacz systemu.Zebrany proszek jest produktem wytwarzanym przez młyn pionowy.Materiał suszy się podczas kontaktu z gazem w skorupie do uzyskania wymaganej suchości i wilgotności produktu.Regulując kąt łopatek prowadzących separatora (nie można go regulować w przypadku małych młynów pionowych) oraz prędkość wirnika separatora, można osiągnąć wymagane rozdrobnienie produktu.

Zasada działania

Silnik elektryczny napędza tarczę szlifierską, aby obracała się przez reduktor, a materiał wpada do środka tarczy szlifierskiej z portu zasilającego.W tym samym czasie gorące powietrze dostaje się do komory mielenia z wlotu powietrza.Pod działaniem siły odśrodkowej materiał przesuwa się w kierunku krawędzi tarczy szlifierskiej i jest miażdżony przez wałek szlifierski podczas przechodzenia przez okrągły rowek na tarczy szlifierskiej.Rozdrobniony materiał jest przenoszony przez szybki przepływ powietrza na krawędzi tarczy szlifierskiej, a duże cząstki spadają bezpośrednio na tarczę szlifierską w celu ponownego zmielenia.Kiedy materiał w strumieniu powietrza przechodzi przez separator dynamiczny i statyczny, pod działaniem obracającego się wirnika, gruboziarnisty proszek opada na tarczę szlifierską w celu ponownego zmielenia, a kwalifikowany drobny proszek jest odprowadzany wraz z przepływem powietrza, zbierany w urządzeniu do zbierania proszku , który jest produktem.Materiały zawierające wodę suszy się w procesie kontaktowym gorącym gazem, aby uzyskać wymaganą wilgotność produktu.

Dane techniczne

Re: Dane oparte na materiale o twardości Mohsa 3-4

Indeks wiązania wapienia ≤13kWh/t

Zalety produktu:
1. Bardziej oczywisty efekt oszczędzania energii
Dzięki zaawansowanej koncepcji, prostemu procesowi i niewielkiej mocy zainstalowanej, pionowy młyn do odsiarczania kamienia wapiennego może zaoszczędzić od 45% do 60% energii elektrycznej podczas mielenia najdrobniejszego kamienia wapiennego w porównaniu z tradycyjnymi systemami mielenia rur.
2. Wysoka wydajność szlifowania
Dzięki hydraulicznemu zwiększeniu ciśnienia można zwiększyć siłę szlifowania, zwiększając w ten sposób produkcję i poprawiając wydajność szlifowania.Jednocześnie istnieje również ogranicznik, który tylko rozdrabnia materiał, aby zapobiec przypadkowemu zetknięciu się wałka mielącego z pierścieniem mielącym, co mogłoby spowodować wibracje lub nawet zużycie sprzętu.
3. Sprzęt jest przyjazny dla środowiska, charakteryzuje się niskim poziomem hałasu, mniejszą ilością kurzu i czystym środowiskiem pracy

Podczas pracy młyna pionowego wałek mielący i tarcza mieląca nie stykają się bezpośrednio ze sobą i nie słychać metalicznego uderzenia stalowych kulek zderzających się ze sobą lub uderzających w płytę okładzinową w młynie kulowym.Dzięki temu hałas jest niski, o 20-25 decybeli niższy niż w przypadku młyna kulowego.Ponadto młyn pionowy przyjmuje w pełni uszczelniony system, który działa pod podciśnieniem, bez pyłu, a środowisko jest czyste.

Sprawa inżynierska:
Sytuacja klienta
Pakistan * * Group Company, firma wydobywcza, zamówiła od naszej firmy 2 zestawy pionowych urządzeń do odsiarczania kamienia wapiennego.

Opinie klientów
Pionowy młyn do odsiarczania wapienia zakupiony przez firmę z Hengcheng ma nie tylko gwarantowaną jakość, ale także wyjątkowo stabilną wydajność.Zdolności produkcyjne firmy zostały znacznie ulepszone i właśnie zostały oddane do użytku, generując zysk netto w wysokości prawie 50 USD dla firmy.
