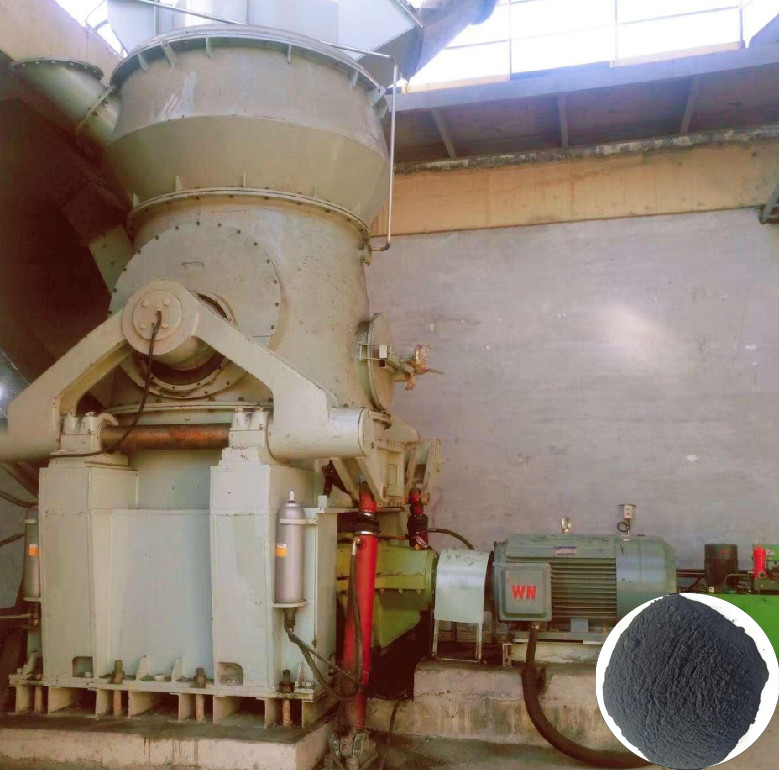

Pionowy młyn węglowy o wydajności 20–40 t/h do wydajnego przetwarzania proszku węglowego

Pionowe pary mielące mają trójwymiarową strukturę w porównaniu do młynów kulowych, zajmują niewiele miejsca i są bardzo kompletne.Tworzą niezależny system produkcyjny od materiałów blokowych po gotowy proszek.W porównaniu do konstrukcji poziomej, cały zestaw nie jest mocny, połączenie jest luźne, a pojedyncza jednostka zajmuje dużą powierzchnię.Od materiałów blokowych po gotowy proszek – nie może on samodzielnie stanowić systemu produkcyjnego.

Obydwa procesy mielenia i doboru proszku można zrealizować za pomocą jednego urządzenia, uzyskując zintegrowane porównanie inwestycji pomiędzy mieleniem i doborem proszku.Mielenie i dobór proszku należy przeprowadzić za pomocą dwóch oddzielnych urządzeń i dwóch procesów, aby zwiększyć koszt inwestycji w wyposażenie linii produkcyjnej.Ważne komponenty są wykonane z wysokiej jakości stali, a części odporne na zużycie są wykonane z materiałów odpornych na zużycie o wysokiej wydajności.Cała maszyna charakteryzuje się wysoką odpornością na zużycie, niezawodną pracą i długą żywotnością wrażliwych części. W porównaniu z wymianą płytek okładzinowych i kulek stalowych o wysokiej wydajności i odporności na zużycie, częstotliwość wymiany jest wysoka, koszt jest wysoki, a czas produkcji ulega opóźnieniu, co powoduje niepotrzebne straty związane z przestojami.Rozdrobnienie gotowego proszku jest jednolite, a stopień przesiewania może osiągnąć ponad 99%.Wielkość cząstek gotowego produktu jest nierówna w porównaniu z rozdrobnieniem gotowego proszku, a stopień przesiewania jest stosunkowo niski.Hałas podczas produkcji jest stosunkowo niski, a hałas podczas produkcji jest stosunkowo wysoki, co może z łatwością wpływać na otaczające obszary mieszkalne.

Młyn pionowy węgla Hefei Hengcheng integruje transport kruszenia, suszenia, mielenia i sortowania.System jest prosty, kompaktowy i zajmuje powierzchnię około 50% systemu frezowania kulowego.Można go także ustawić na zewnątrz, co znacznie obniża koszty inwestycji.Ponadto wałek szlifierski bezpośrednio kruszy i kruszy materiał na tarczy szlifierskiej, co skutkuje niskim zużyciem energii.W porównaniu z systemem frezowania kulowego pozwala zaoszczędzić od 30% do 40% zużycia energii, a także zmniejsza późniejsze koszty operacyjne.

Zasada działania:Silnik elektryczny napędza tarczę szlifierską, aby obracała się przez reduktor, a materiał spada na środek tarczy szlifierskiej z otworu zasilającego.Jednocześnie gorące powietrze dostaje się do komory mielenia przez wlot powietrza.Pod wpływem siły odśrodkowej materiały przesuwają się w kierunku krawędzi płyty szlifierskiej.Przechodząc przez okrągły rowek na płycie szlifierskiej, zostają zmiażdżone przez wałek szlifierski.Rozdrobniony materiał jest zbierany przez strumień Jet na pierścieniu wiatrowym na krawędzi płyty mielącej.Duże cząstki spadają bezpośrednio na płytę szlifierską w celu ponownego zmielenia.Kiedy materiały w strumieniu powietrza przechodzą przez separator dynamiczny i statyczny, pod działaniem obracającego się wirnika, gruboziarnisty proszek opada na płytę mielącą w celu ponownego rozdrobnienia.Kwalifikowany drobny proszek jest mielony wraz z strumieniem powietrza, zbierany w urządzeniu zbierającym proszek, będącym produktem.Materiały zawierające wilgoć suszy się w kontakcie z gorącymi gazami, aby uzyskać wymaganą wilgotność produktu.

Tabela parametrów młyna pionowego węgla


Przypadki inżynieryjne
Projekt techniczny i dostawa sprzętu do pionowego systemu przygotowania pyłu węglowego HVM2800M
Rodzaj materiału do przerobu: węgiel kamienny
Wydajność: ≥ 80t/h
Próba produktu: 200 mesh, przepuszczalność 85%.
