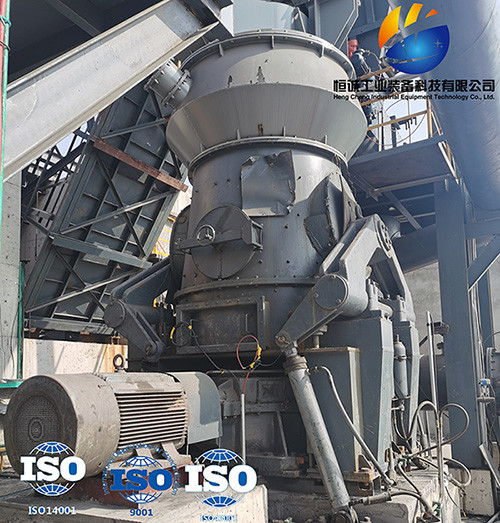

Automatyczna maszyna do produkcji proszku w młynie pionowym o dużej szybkości

Producenci młynów pionowych węgla i cena maszyny do produkcji proszku

Młyn pionowy, znany również jako młyn pionowy, to wszechstronne urządzenie do młyna pionowego na dużą skalę, które integruje pięć funkcji: kruszenie, mielenie, selekcję proszku, suszenie i transport materiału, w oparciu o różne technologie mielenia i w połączeniu z potrzebami produkcyjnymi klienta.Ma rozsądną konstrukcję i niewielką powierzchnię.


[Pole szlifowania]: odpowiedni do różnych minerałów niemetalicznych o twardości w skali Mohsa poniżej 7 i zawartości wilgoci poniżej 6%, szeroko stosowany w takich gałęziach przemysłu jak energetyka, metalurgia, cement, chemia, guma, powłoki, atrament, żywność, medycyna itp.


Zasada działania:Silnik elektryczny napędza tarczę szlifierską, aby obracała się przez reduktor, a materiał spada na środek tarczy szlifierskiej z otworu zasilającego.Jednocześnie gorące powietrze dostaje się do komory mielenia przez wlot powietrza.Pod wpływem siły odśrodkowej materiały przesuwają się w kierunku krawędzi płyty szlifierskiej.Przechodząc przez okrągły rowek na płycie szlifierskiej, zostają zmiażdżone przez wałek szlifierski.Rozdrobniony materiał jest zbierany przez strumień Jet na pierścieniu wiatrowym na krawędzi płyty mielącej.Duże cząstki spadają bezpośrednio na płytę szlifierską w celu ponownego zmielenia.Kiedy materiały w strumieniu powietrza przechodzą przez separator dynamiczny i statyczny, pod działaniem obracającego się wirnika, gruboziarnisty proszek opada na płytę mielącą w celu ponownego rozdrobnienia.Kwalifikowany drobny proszek jest mielony wraz z strumieniem powietrza, zbierany w urządzeniu zbierającym proszek, będącym produktem.Materiały zawierające wilgoć suszy się w kontakcie z gorącymi gazami, aby uzyskać wymaganą wilgotność produktu.

Tabela parametrów młyna pionowego węgla

Główne cechy produktu
1. Wydajny i energooszczędny:
(1) Wysoka wydajność mielenia i niskie zużycie energii w porównaniu do młynów kulowych, zużycie energii jest o 40% -50% niższe;
(2) Duża zdolność produkcyjna pojedynczej maszyny, zdolna do wykorzystania energii elektrycznej w dolinie;
(3) Technologia i sprzęt do mielenia pionowego są zdecydowanie popieranymi nowymi technologiami oszczędzania energii i zmniejszania zużycia energii, które sprzyjają zwiększaniu siły konkurencyjnej przedsiębiorstw branży proszkowej w tym regionie, a nawet w całym kraju;
2. Łatwa konserwacja i niskie koszty eksploatacji:
(1) Wałek szlifierski można wysunąć z maszyny za pomocą urządzenia hydraulicznego, a wymiana płyty okładzinowej tulei walca i przestrzeń konserwacyjna młyna są duże, dzięki czemu operacja konserwacyjna jest bardzo wygodna;
(2) Tuleja wałka szlifierskiego może być używana do góry nogami, co wydłuża żywotność materiałów odpornych na zużycie;
(3) Przed uruchomieniem maszyny nie ma potrzeby nakładania tkaniny na tarczę szlifierską, a młyn można uruchomić bez obciążenia, co eliminuje trudność w uruchomieniu maszyny;
(4) Do wałka szlifierskiego i płyty okładzinowej tarczy zastosowano specjalne materiały o niskim zużyciu, co zapewnia długą żywotność;
(5) Wysoki stopień automatyzacji: Technologia automatycznego sterowania wykorzystuje sterowniki PLC serii Siemens z Niemiec, wyposażone w automatyczny system sterowania, który umożliwia zdalne sterowanie i łatwą obsługę.Warsztat może zasadniczo osiągnąć pracę bezzałogową, oszczędzając koszty operacyjne;
3. Niski kompleksowy koszt inwestycji:
Integrując kruszenie, suszenie, mielenie i transport, przebieg procesu jest prosty, wyposażenie systemu jest nieliczne, układ konstrukcyjny jest zwarty, a powierzchnia podłogi stanowi tylko 50% powierzchni młyna kulowego.Można go ustawić na zewnątrz, przy niskich kosztach budowy, bezpośrednio obniżając koszty inwestycji przedsiębiorstwa.
4. Stabilna jakość produktu:
(1) Materiał pozostaje w młynku przez krótki czas, co ułatwia wykrycie rozkładu wielkości cząstek i składu produktu oraz zapewnia stabilną jakość produktu;
(2) Produkt ma jednolitą morfologię cząstek, wąski rozkład wielkości cząstek, dobrą płynność i duże możliwości dostosowania produktu.
5. Wysoka niezawodność
(1) Przyjęcie urządzenia ograniczającego rolkę szlifierską, aby uniknąć silnych wibracji spowodowanych pękaniem materiału w czasie pracy młyna;
(2) Dzięki zastosowaniu nowego typu urządzenia zgrzewającego rolkowego uszczelnienie jest bardziej niezawodne i nie ma potrzeby stosowania wentylatora uszczelniającego, co dodatkowo zmniejsza zawartość tlenu w młynie i zapewnia lepszą skuteczność tłumienia wybuchu.
6. Ochrona środowiska:
(1) Cały system szlifierki pionowej HVM charakteryzuje się niskimi wibracjami i niskim poziomem hałasu;
(2) System jest uszczelniony jako całość, działa pod pełnym podciśnieniem i nie ma wycieków pyłu, co zasadniczo zapewnia bezpyłowy warsztat.

Części maszyny

Przypadki inżynieryjne
Projekt techniczny i dostawa sprzętu do pionowego systemu przygotowania pyłu węglowego HVM2800M
Rodzaj materiału do przerobu: węgiel kamienny
Wydajność: ≥ 80t/h
Próba produktu: 200 mesh, przepuszczalność 85%.
